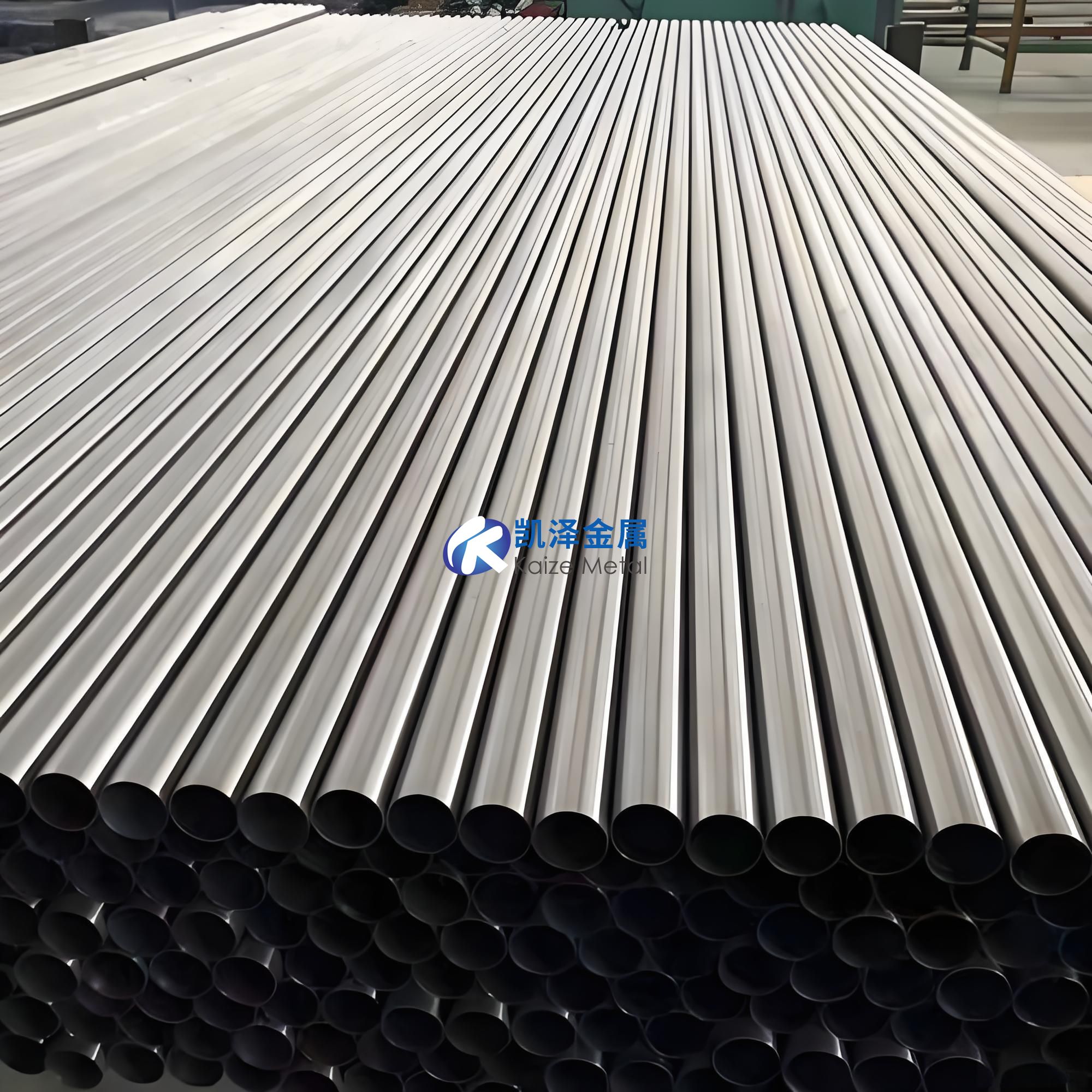

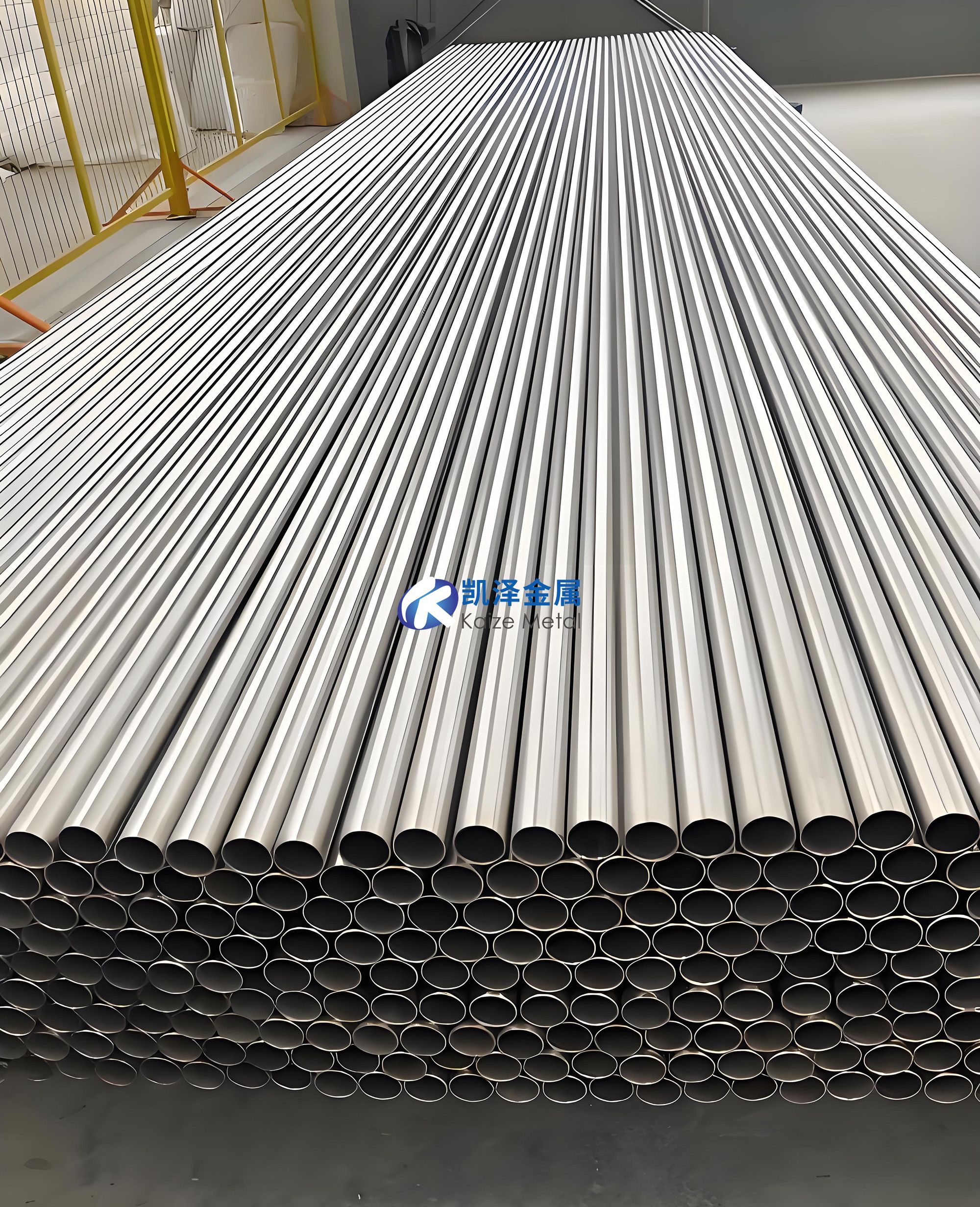

鈦合金管憑借其無與倫比的耐腐蝕性、高比強度及良好的綜合性能，已成為石油化工行業中應對高溫、高壓、強腐蝕等極端工況的關鍵“血管”。相比于航空航天等領域?qū)O值性能的追求，石化用鈦合金管的核心使命是在苛刻的化學介質環境中，確保長周期、高可靠、零泄漏的安全穩定運行。它不僅是提升設備壽命、降低維護成本的優選，更是深海、超深井及高含硫等苛刻油氣資源得以安全開發的核心保障。
一、 定義與材質
定義
石油化工用鈦合金管，是指專門用于石油天然氣開采、集輸及化工流程中，制造各類換熱器、反應器、輸送管道及井下管柱（如油管、套管、連續管）的鈦及鈦合金管狀材料。其主要使命是抵御H?S、CO?、高濃度鹵化物、有機酸等極端腐蝕介質，在高溫高壓下實現介質的安全高效傳輸與熱交換。
主要材質與牌號
石化領域根據工況的腐蝕性強弱和力學要求，主要選用以下幾類材料，形成了性能與成本階梯化的選擇體系：
| 類別 | 典型牌號（國標/美標） | 核心特性 | 主要應用場景 |
| 工業純鈦 | TA1 / Gr1, TA2 / Gr2 | 塑性、成型性、焊接性極佳，在氧化性及中性介質（如海水、含氧淡水、氯堿）中耐蝕性優異。成本相對較低，是應用最廣泛的耐蝕鈦材。 | 常壓原油蒸餾塔冷凝器、一般化工換熱器管、海水冷卻管、非強還原性介質輸送管。 |
| 耐蝕鈦合金 | TA9 (Ti-0.2Pd) / Gr7， TA10 (Ti-0.3Mo-0.8Ni) / Gr12 | 通過添加Pd或Mo、Ni，顯著提升在還原性酸（如鹽酸、稀硫酸）及高溫高氯環境中的耐蝕性，尤其是抗縫隙腐蝕能力。 | 強腐蝕性工藝介質（如含HCl、NH?Cl）的換熱管與輸送管，高溫酸性油氣環境下的關鍵部件。 |
| 中高強度鈦合金 | TC4 (Ti-6Al-4V) / Gr5 | 兼顧良好的耐蝕性與較高的強度（抗拉強度≥895 MPa）。比強度高，耐疲勞。 | 高壓換熱器管、油氣集輸高壓管、鉆桿、對重量和強度有要求的井下工具。 |
| 高性能專用合金 | UNS R56404 (Ti-6Al-4V-0.08Ru), UNS R55400 | 為苛刻酸性環境（高H?S/CO?分壓）專門設計，具有極高的抗硫化物應力腐蝕開裂（SSC）和點蝕能力。 | 深海、超深井、高含硫油氣田的油管、套管及關鍵連接件。 |
| 連續管專用材 | 特定牌號的鈦合金帶材 | 除需良好耐蝕性外，對材料的彎曲疲勞性能、焊接一致性及全長度組織均勻性要求極高。 | 用于鉆井、修井、集輸?shù)拟伜辖疬B續管，實現超深井作業和復雜井型開發。 |
二、 性能特點
石油化工領域?qū)︹伜辖鸸艿男阅芤螅冀K圍繞 “耐蝕保安全，高強抗載荷，長壽降成本” 的核心原則。
極致的耐腐蝕性能：這是首要且最核心的特點。
全面耐蝕：對氯化物、硫化物、氨、多種有機酸及海水具有卓越的耐均勻腐蝕能力，腐蝕率遠低于不銹鋼和銅合金。
抗特殊腐蝕：尤其重視抗點蝕、縫隙腐蝕及硫化物應力腐蝕開裂（SSC） 的能力。例如，TA9（Ti-0.2Pd）和TA10（Ti-0.3Mo-0.8Ni）合金能有效應對煉油過程中產生的NH?Cl、NH?HS等沉積物下的縫隙腐蝕。專用合金如UNS R55400可在高達288℃、H?S分壓3.45 MPa的苛刻酸性環境中安全使用。
優異的力學與服役性能：
高比強度與輕量化：密度僅為鋼的57%，在同等強度下可實現管柱大幅減重。這對于降低深海、超深井管柱自重，提升作業深度至關重要。
良好的抗疲勞性能：研究表明，在含H?S的腐蝕性泥漿環境中，TC4鈦合金鉆桿的疲勞壽命顯著高于同級別鋼鉆桿。這對于承受交變載荷的連續管、鉆桿等部件意義重大。
較寬的溫度適應性：可在-250℃至500℃（取決于合金）的寬溫域內保持性能穩定。
特殊的工藝與可靠性要求：
高潔凈度與冶金質量：嚴格控制氧、氫、氮等間隙元素含量，防止“氫病”及脆化，確保焊接和服役安全。
對制造缺陷零容忍：要求管材內外壁光滑無缺陷，確保無局部腐蝕起源；焊縫質量需與母材性能匹配，避免因焊接導致耐蝕性下降。
三、 執行標準
生產和應用遵循嚴格且成體系的標準，其中國家標準的更新緊跟技術發展。
國家核心標準：
《GB/T 46418-2025 鈦合金油管和套管》：這是2025年10月最新發布、將于2026年5月實施的專用標準，由全國石油天然氣標準化技術委員會提出，全面規范了油氣田用鈦合金管的技術要求、檢驗與貯存。
《GB/T 3625-2007 換熱器及冷凝器用鈦及鈦合金管》：專門針對換熱設備用鈦管，是選材和驗收的基礎依據。
《GB/T 3624-2010 鈦及鈦合金管》：通用管材標準，規定了基礎的技術要求。
國際與行業參考標準：常參考美國材料與試驗協會（ASTM）的B338等標準，以及美國腐蝕工程師協會（NACE）的MR0175/ISO 15156等關于抗硫化物應力腐蝕的材料要求。
四、 加工工藝、關鍵技術及流程
高品質石化用鈦合金管的制造技術壁壘高，其核心在于解決鈦合金難變形、易氧化、焊接敏感等難題，并滿足長尺寸、高均勻性的要求。
1. 核心加工流程
根據產品形式（無縫管/連續管），流程有所不同：
無縫管典型流程（以擠壓法為例）：
海綿鈦及合金配料 → 三次真空自耗電弧熔煉（VAR） → 鑄錠鍛造開坯 → 機加工穿孔坯料 → 坯料加熱與包套（覆銅/鋼套） → 熱擠壓成形 → 去包套、矯直 → 熱處理（如等溫退火）→ 酸洗、修磨 → 精整、無損檢測與包裝。
另一種高效流程是：真空熔煉鑄錠 → 高溫均勻化處理 → 在β相變點以上直接斜軋穿孔 → 定徑軋制 → 等溫退火。該方法省去鍛造，流程短、成品率高。
連續管典型流程：
鈦合金帶卷縱剪 → 高精度冷彎成型與回彈控制 → 高能量密度連續激光焊接 → 在線氣體保護退火處理 → 在線檢測 → 卷盤。
2. 關鍵技術環節
組織均勻性控制技術：通過精確的熔煉、均勻化熱處理及在（α+β）/β相區的熱加工，獲得細小均勻的組織，這是性能一致性的基礎。
熱加工與成型技術：鈦合金熱加工窗口窄。采用包套擠壓可減少溫降和氧化；精確控制擠壓溫度、速度以獲得良好表面。對于連續管，冷彎成型回彈控制是保證管徑圓度和尺寸精度的關鍵。
高性能焊接技術：焊接是薄弱環節。采用高精度、高能量密度激光焊，配合全流程惰性氣體（如氬氣）保護，可最大限度減少焊縫吸氧、吸氫，保證焊縫耐蝕性與母材相當。
表面處理與改性技術：為提升表面硬度和耐磨性（如應對螺紋粘扣、沖刷腐蝕），采用微弧氧化等技術在TC4等合金表面生成陶瓷涂層，可顯著改善性能。
五、 具體應用領域
| 應用領域 | 典型設備/部件 | 材料選擇與功能簡述 |
| 換熱設備核心管材 | 常減壓蒸餾冷凝器、加氫換熱器、酸性水汽提塔冷凝器 | TA2/TA10/TA9。用于管程，抵抗原油加工中產生的HCl、NH?Cl、NH?HS、H?S等介質的腐蝕，替代碳鋼、銅合金，壽命從幾年提升至20年以上。 |
| 工藝介質輸送管 | 含氯離子、有機酸的工藝管道、海底混輸管道 | TA2/TC4/耐蝕合金。用于廠區間及裝置內腐蝕性介質的可靠輸送，解決碳鋼管道頻繁穿孔泄漏問題。 |
| 反應設備配套管 | 反應器內構件、盤管、加熱爐管 | TA10/TA9/TC4。在高溫、高壓反應環境中作為進料管、循環管或加熱管，要求耐腐蝕、耐溫及一定強度。 |
| 油氣開采與集輸管 | 油管、套管、連續管、集輸干線 | TC4/專用高性能合金（如UNS R55400）。用于高含H?S、CO?、高鹽分的深井、超深井及海洋油田，解決碳鋼管柱的快速腐蝕失效和自重過大問題，顯著提升開采深度和安全性。 |
| 大口徑輸送管 | 海洋平臺注水管、脫鹽裝置海水管 | TA2/鈦鋼復合管。利用純鈦優異的耐海水腐蝕性能，作為大流量海水輸送管道，壽命周期成本遠低于防腐涂層碳鋼管。 |
六、 與其他領域用鈦合金管的對比
| 對比維度 | 石油化工與海洋工程 | 航空航天 | 電力能源（如核電） | 生物醫學 | 制冷與空調 |
| 核心性能要求 | 極端環境耐腐蝕性（尤其抗SSC、點蝕）、長壽命可靠性、高承壓能力。 | 超高比強度、高溫蠕變強度、疲勞性能、損傷容限。 | 特定介質耐蝕性（如耐氨、海水）、傳熱效率、清潔度與核級純度。 | 絕對生物相容性、無毒性、適度彈性模量、骨整合性。 | 高效傳熱、耐腐蝕（冷卻水）、清潔無毒、成本控制。 |
| 典型材質 | TA2， TA9, TA10, TC4， 專用耐蝕合金。 | TC4， TC4 ELI， TA15, TB6等高強/高溫合金。 | 工業純鈦（TA1/TA2）為主。 | TC4 ELI， 純鈦， Ti-6Al-7Nb等β合金。 | 工業純鈦（TA1/TA2）。 |
| 產品形態與工況 | 中厚壁無縫管、連續管、大口徑復合管；工況：高壓、高溫、復雜腐蝕介質。 | 薄壁精密管、異型管；工況：高應力、高低溫循環、氣氛環境。 | 薄壁長直換熱管；工況：中溫、微負壓/低壓、水質控制。 | 微細精密管、毛細管；工況：體溫、體液環境。 | 薄壁翅片管、盤管；工況：常溫至中溫、水側腐蝕。 |
| 關鍵技術側重 | 耐蝕合金設計、抗特殊腐蝕評價、厚壁管/連續管制造、高性能焊接、腐蝕監檢測。 | 高純?nèi)蹮挕⒕芩苄约庸ぁ⑻胤N連接、表面熱防護。 | 管材尺寸精度與一致性、清潔度控制、管板脹焊技術。 | 超精細拉拔、表面生物活化改性、無菌包裝。 | 高效成型、脹管與釬焊工藝、成本優化。 |
| 成本敏感度 | 中高。注重全生命周期經濟性，初始成本高但維護成本極低，在關鍵部位接受高投入。 | 低。性能與可靠性優先，為減重和提升性能可不計成本。 | 中。在保證安全前提下追求經濟性，對高性價比鈦管需求大。 | 中。產品附加值高，但受醫療體系支付約束。 | 很高。與銅管、不銹鋼管直接競爭，成本是關鍵制約。 |
注：與船舶制造（海水管路）、汽車工業（賽車用管、減震器）、冶金與食品（特種介質輸送）等領域相比，石化用鈦管在耐腐蝕介質的復雜性、系統壓力的高等級以及安全要求的極端性上，均處于最高水平。
七、 未來發展新領域與方向
面向更深、更苛刻油氣資源的材料升級：
隨著萬米深井、深海油氣及高含硫（H?S）、高含二氧化碳（CO?）邊際油田的開發，需要研發在更高溫度（>300℃）、更高壓力、更復雜腐蝕介質耦合環境下性能更穩定的新一代鈦合金管材，如優化Ru、Pd等貴金屬含量的經濟型耐蝕合金。
低成本制造與全產業鏈自主可控：
工藝創新降本：發展短流程制備技術（如直接軋制穿孔）、高效率焊接技術（多激光頭同步焊）以及鈦鋼復合管的成熟應用，以降低對昂貴純鈦的依賴。
回收再利用：建立鈦合金管材從服役退役到回收再生、再制造的閉環技術體系，降低對原生礦產的依賴和全生命周期成本。
智能化與功能一體化管材：
開發集成腐蝕傳感器、光纖監測系統的智能管材，實現管道狀態實時監控與預測性維護。
研究具備自修復涂層（如微膠囊技術） 、防垢或催化等特殊功能的鈦合金管，提升系統整體效能。
向新能源與環保產業拓展：
氫能產業：利用鈦合金優異的抗氫脆特性，拓展其在水電解制氫電極、高壓/液態儲氫容器內膽及輸氫管道中的應用。
碳捕集、利用與封存：在CO?驅油、咸水層封存等環節，鈦合金管可用于應對高濃度CO?與地層水形成的強腐蝕環境。
海洋可再生能源：用于海水淡化高壓泵管、海洋溫差發電換熱器等，發揮其耐海水腐蝕的長期優勢。
總而言之，石油化工用鈦合金管的發展，是材料技術不斷挑戰工業腐蝕極限、保障國家能源安全的生動體現。其未來將朝著 “更耐蝕、更智能、更經濟、更綠色” 的方向持續進化，不僅鞏固其在傳統能源化工領域的基石地位，更將為新能源、深海開發等國家戰略性新興產業提供關鍵的材料支撐。
